圓筒機廠家告訴您超聲波圓筒封底機操作說明與使用方法，以及注意事項；

1、 使用前的準備:

1） 當設備運到后，拆卸包裝，檢查各控制器、指示器和表面有無損壞的痕跡，檢查各處有無松動。

2） 核對控制電壓要求（單相交流220V），并要確保系統接地良好。

3） 將機器與電源及氣源連接，注意要先將電源開關關斷（OFF位置）。

4） 空氣管路接入干凈且不含潤滑劑的壓縮氣源，最大壓力為0.7兆帕。

5） 將下降速度控制器調于較低的位置，并將壓力調節器定于0.2兆帕。

2、 模具架設：

1） 放松機架鎖緊把手，升高至一定高度（視模具而定）。

2） 放松微動升降調整螺絲至最低。

3） 裝上上模后旋緊，按TEST開關使模具下降。

4） 放置底模和熔接物品。

5） 轉動升降手輪，接觸熔接物品后，按TEST開關使上模上升，再轉動升降手輪，再下降1—2mm后鎖緊手柄。

6） 按TEST開關，再1—2次下降，確定架模準確后，固定下模。

7） 下模固定時，讓機體壓住下模后鎖緊，避免位置偏移。

8） 下模固定后，按上升開關，使上、下模分開。

9） 如遇到上下模不平行，可調節上模（一般在出廠時已經調整好，無特殊情況，不要調整）。調節方法：先松開四個鎖緊螺釘，調節四個滾花的螺釘，直到上下模平行為止，最后再擰緊四個鎖緊螺釘。

3、 超聲波檢測調整：

1） 打開電源開關。

1） 按測試開關，如電流表指針急升并超過3—4小格，則表示頻率諧振點太遠，須調整頻率調整旋鈕。

2） 目視電流表，打開電源開關后，右手按下測試開關（勿超出三秒），左手旋轉頻率調整旋鈕，將指針調至最低點。調整時如指針非下降而上升則反方向旋轉，使電流下降，若繼續一個方向旋轉，指針便再升高，此時應再回轉最低點，此即最佳工作點。

3） 最低點如超出電流表3小格，則表示問題產生，不可操作，開始檢查。

A，超聲時間根據材料的厚度而定

B，成型時間一般在0.8-1.5秒左右

C，續壓時間一般在0.8-1.5秒左右

1) 手動/自動——運行模式選擇，手動時轉盤不啟動，超聲完成后停止，調試用。自動時轉盤自動旋轉后進如下一工作周期。

2) 延遲時間——控制上模下降到超聲發出的時間。

3) 超聲時間——控制超聲發出的時間。

4) 冷卻時間——超聲完成后工件的定型時間，即控制超聲完成到上模上升的時間。

5) 上升——手動模式下控制上模上升。

6) 下降——手動模式下控制上模下降。

7) 前進——手動模式下點擊后轉盤自動旋轉一個工作位，注意上模必須處于最高位置。

8) 產量清零——清除當前產量，重新計數。

9) 自動延遲時間——自動啟動后控制轉盤自動旋轉開始時間。

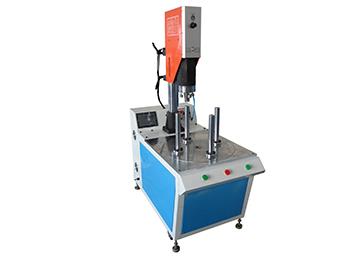

超聲波圓筒封底機；

1、使用方法：

A、接上電源后，首先檢查音波是否正常，（一般在出廠前都調試好的）

B、按下音波測試按鈕音波不過載，

C、空載時電流在0.2-0.4之間，

D、沒有雜音,

如果以上都正常方可調試做產品。

2、參數設定；

開機后按觸摸屏的任意地方進入頁面，如圖所示：

超聲波圓筒機；

在以上頁面設置參數：

A、下壓時間在0.5至0.8秒以內（在上模壓到焊接面之前放超聲，能有效延長超     聲波壽命）；

B、超聲時間根據材料而定，一般在1至3秒之間；

C、冷卻時間可以根據放料的速度而定。

3、要回到前一頁按主頁鍵;

4、參數設定好后就按到點動測試，正常后再按下自動按鍵開始生產。

*注意*

在突然停電或按下急停按鈕的情況下底模沒有停到正常工位時，要按到手動，再按旋轉使其到正常位置，再按到自動開始生產。

下面提供一些在焊接進行中出現的問題，以及針對這些問題對檔位的選擇使用：

1）、需要增加功率時

A、焊接時能量不足；

B、造成焊接效果差；

C、或焊接速度太慢；

D、開始焊接時，或調諧時，總是發生超載；

2）、需要降低功率時

A、焊接溢膠；

B、塑料零件或金屬鑲嵌件被損壞；

C、焊接頭中心區域發熱；

三．超聲波主機、模具、控制箱之保養與維護

1、 主機

1）、主機勿置于潮濕、多塵、過熱場所；

2）、主機勿放液體品，保持整潔，擦拭時不可用液體清潔；

3）、超出7天或使用時間較疏時，請用防塵罩覆蓋；

4）、長期未使用時，須固定5—7天熱機一次；

5）、空壓氣源注意清潔濾清器，如滯留1/2時，應即排除；

6）、接地線需接地；

7）、除必要維修時，盡量避免打開機體，打開時務必拔掉電源，并釋出殘留電容。

2、 模具

1）、敲擊或損傷模具，易造成振動頻率的改變；

2）、模具防止生銹或氧化，不用時用油布封存擦拭；

3）、裝模具時底部螺牙面輕上黃油；

4）、超聲波模具經過專門設計與檢驗，頻率、出力電流固定，切忌切削、鎖孔或改變任何外觀，否則將影響振動系統及控制箱之壽命；

5）、裝卸模具時必需輕拿輕放，以防變幅桿模具的螺紋滑絲。

3、 控制箱

1）、在未裝上模具時，電流表指示不應超過2小格；

2）、按超聲測試開關應3秒內停1秒之間歇方式，切勿連續按下3秒以上，以維護振動子壽命及電子零件燒毀；

3）、有模具操作時電流表勿超過8A；

4）、避免灰塵、金屬等掉入控制箱，造成短路損毀；

5）、平常保持干凈空氣流通。

更多圓筒生產知識歡迎查詢圓筒機械專業廠家-精工機械www.8fl.net。本文為精工圓筒機原創，轉載請注明出處。
